貼片電阻電極用途，貼片電阻器保護膜作用

文章來源：萬利隆電子閱讀次數：發(fā)布時間：2019-05-28

貼片電阻是電阻產品中重要的組成模式，目前市場上除了插件電阻器外一般都是采用貼片電阻器類型，在很多高精度電阻和高精密電阻器中采用貼片形式的電阻越來越多，而且很多插件電阻未來適應客戶需求，很多電阻廠家也推廣相應型號的貼片電阻器。目前從貼片電阻器的結構中，我們發(fā)現貼片電阻有貼片電阻器電極和貼片電阻器保護膜，下面我們來分析貼片電阻器電極和保護膜都有哪些優(yōu)點和作用。

貼片電阻保護膜是將保護膜覆蓋在電阻膜上，主要是為了保護貼片電阻的電阻體。貼片電阻保護膜一方面起機械保護作用，另一方面使貼片電阻體表面具有絕緣性，避免電阻與鄰近導體接觸而產生故障。貼片電阻保護膜在電渡中間電極的過程中，還可以防止電渡液對電阻膜的侵蝕而導致電阻性能下降。貼片電阻保護膜一般是低熔點的玻璃漿料，經印刷燒結而成。

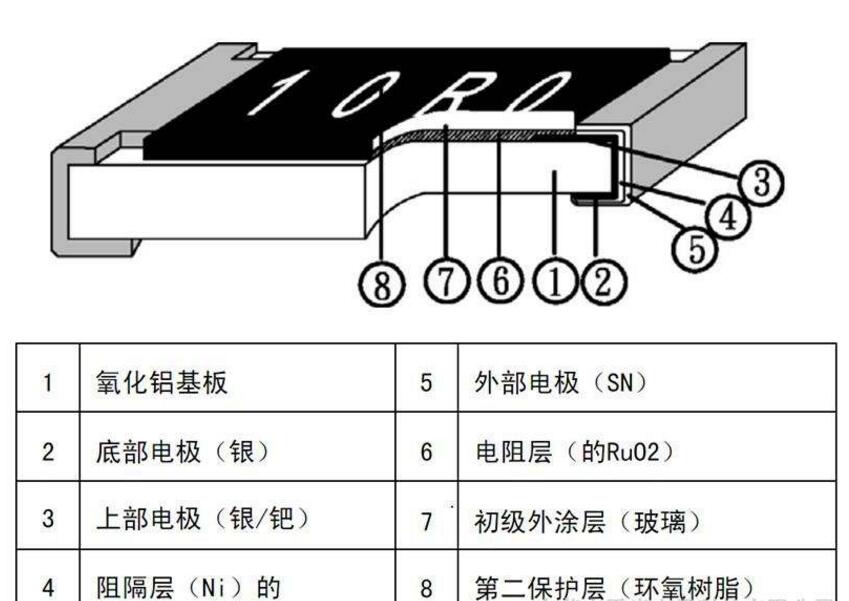

貼片電阻電極是為了保證電阻器具有良好的可焊性和可靠性,一般采用三層電極結構:內、中、外層電極.內層電極是連接電阻體的內部電極,其電極材料應選擇與電阻膜接觸電阻小，與陶瓷基板結合力強以及耐化學性好，易于施行電鍍作業(yè)。貼片電阻電極一般用銀鈀合金印刷燒結而成，中間層電極是鍍鎳層，又稱阻擋層。
